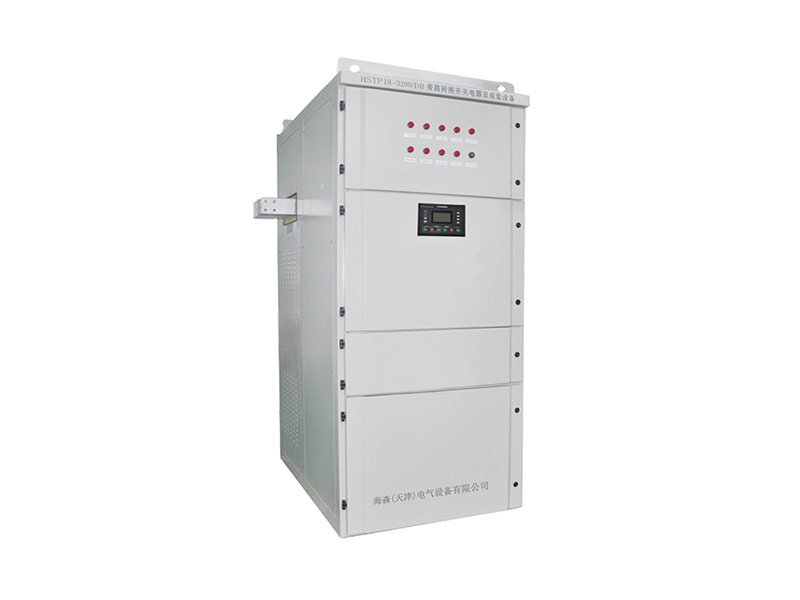

HSTP18系列低压旁路转换开关电器及成套设备适用于交流 50Hz，额定绝缘电压1000V，额定工作电压至400V，额定工作电流16A~6300A的双回路电源供电系统(电网-电网或电网一发电机)，因一路电源发生偏差而进行电源切换，以保证重要负荷(如消防)连续可靠工作。有可靠的机械和电气联锁。
ATSE广泛应用于大数据、智能交通、电子商务及智慧城市网络。数据中心设计规范要求其供配电系统应有冗余、容错能力，自动转换开关电器(ATSE)处于两路电源系统汇集点处(单节点)，一旦失效或需要维护，都会给数据中心配供电系统带来断电的风险，旁路式ATSE可以增加配供电系统的冗余性，大大提高供系统的连续性和可靠性。HSTP18系列旁路转换开关电器及成套设备就能满足数据中心等重要应用场所的需求

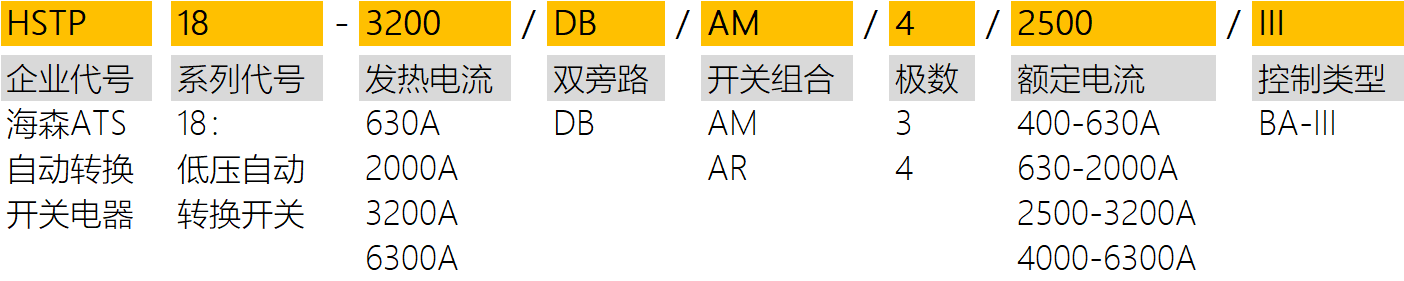

| 型号 | HSTP18-630/AM | HSTP18-2000/AM | HSTP18-3200/AM | HSTP18-6300/AM | |
| 额定工作电流le(A) | 400、500、630 | 800、1000、1250、1600、2000 | 2000、2500、3200 | 4000、5000、6300 | |
| 极数 | 3P、4P | 3P、4P 二工位 | |||
| 重量(kg) | 105 | 580 | 660 | 1200 | |
| 额定控制电源电压UsIV) | AC230 | ||||
| 额定工作电压Ue(V) | AC400 | AC400 | |||
| 额定冲击耐受电压Uimp(kV) | 8 | 12 | |||
| 额定绝缘电压Ui(V) | AC800 | AC1000 | |||
| 使用类别 | AC-33A | AC33A | |||
| 电器级别 | PC | PC | |||
| 工作位置 | 三位置 | 三位置 | |||
| 额定频率(Hz) | 50 | 50 | |||
| 额定限制短路电流Iq(kA) | 120（熔新器保护）70（断路器保护） | ||||
| 额定短时耐受电流lcw(kAms) | 35/60 | 90/1 | 100/1 | ||
| 额定短路接通电流lcm(kA) | 50 | 100 | |||
|
转换时间 (ms) |
合闸 | ≤130 | |||
| 分闸 | ≤90 | ||||
| 寿命” | 电气寿命(次) | 10000 | 10000 | ||
| 机械寿命(次) | 15000 | 15000 | |||
| 接线方式 | 板后水平接线 | 板后水平接线 | |||
|
操作电流 AC230V |
合闸电流(A) | 10 | 40 | 65 | |
| 分闸电流(A) | 2 | 15 | 65 | ||
