| 型号列表 | ||
| HaisenSTS–3320，20A | HaisenSTS–4320，20A | HaisenSTS–4420，20A |
| HaisenSTS–3325，25A | HaisenSTS–4325，25A | HaisenSTS–4425，25A |
| HaisenSTS–3332，32A | HaisenSTS–4332，32A | HaisenSTS–4432，32A |
| HaisenSTS–3340，40A | HaisenSTS–4340，40A | HaisenSTS–4440，40A |
| HaisenSTS–3350，50A | HaisenSTS–4350，50A | HaisenSTS–4450，50A |
| HaisenSTS–3363，63A | HaisenSTS–4363，63A | HaisenSTS–4463，63A |
| HaisenSTS–3380，80A | HaisenSTS–4380，80A | HaisenSTS–4480，80A |
| HaisenSTS–33100，100A | HaisenSTS–43100，100A | HaisenSTS–44100，100A |
| HaisenSTS–33125，125A | HaisenSTS–43125，125A | HaisenSTS–44125，125A |
| HaisenSTS–33160，160A | HaisenSTS–43160，160A | HaisenSTS–44160，160A |
| HaisenSTS–33200，200A | HaisenSTS–43200，200A | HaisenSTS–44200，200A |
| HaisenSTS–33250，250A | HaisenSTS–43250，250A | HaisenSTS–44250，250A |
| HaisenSTS–33400，400A | HaisenSTS–43400，400A | HaisenSTS–44400，400A |
| HaisenSTS–33500，500A | HaisenSTS–43500，500A | HaisenSTS–44500，500A |
| HaisenSTS–33630，630A | HaisenSTS–43630，630A | HaisenSTS–44630，630A |

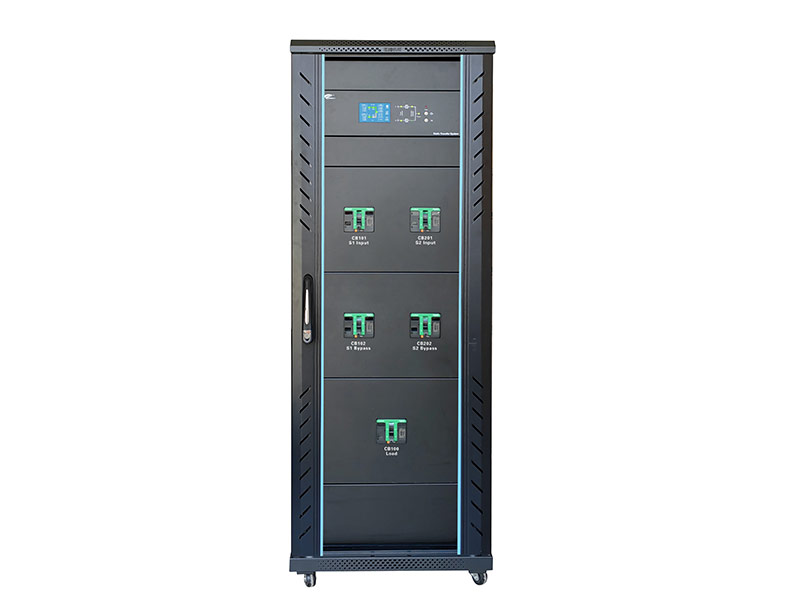

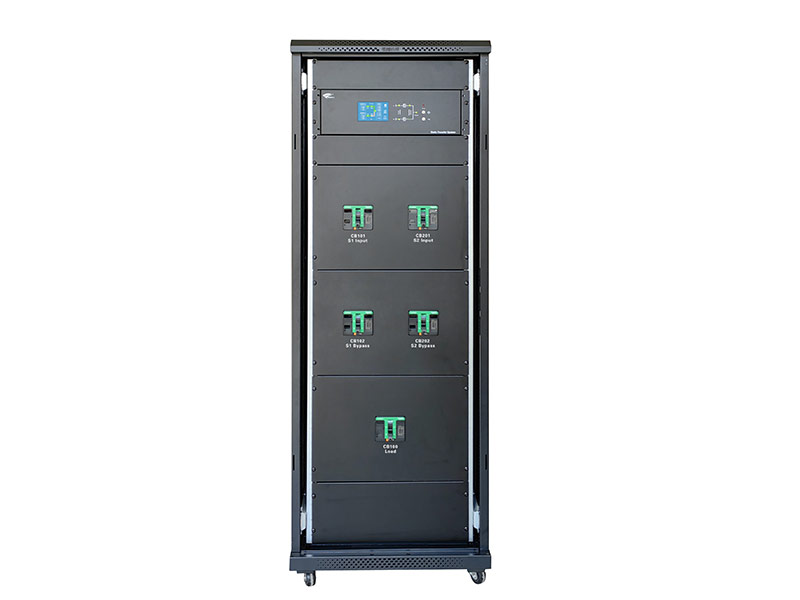

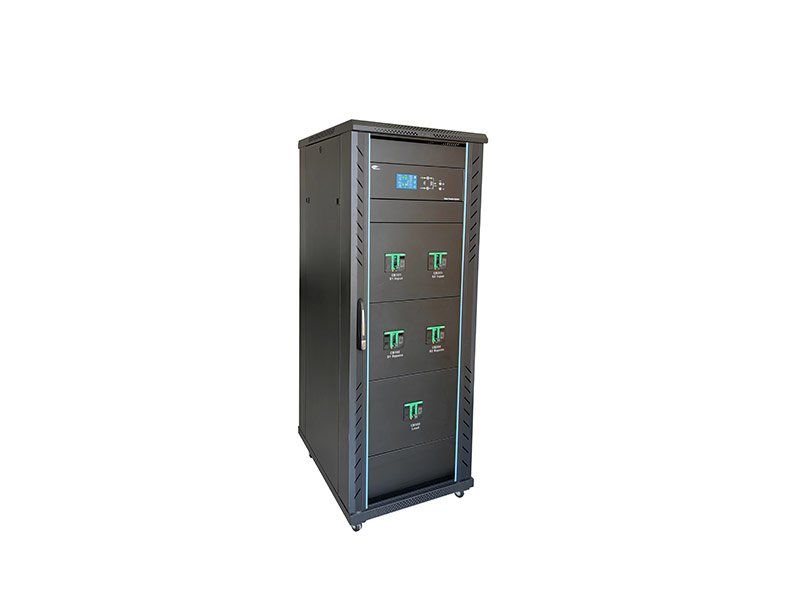

HaisenSTS静态切换系统是一种双电源自动切换装置。

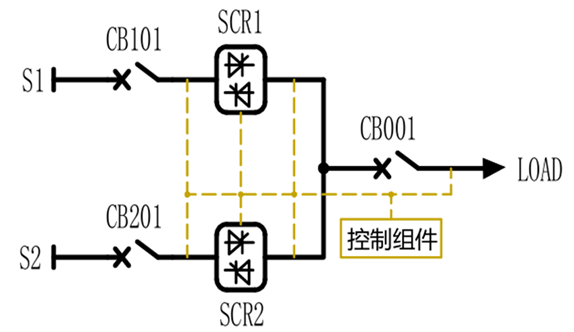

通过STS系统使两路不同的交流电源之间的快速切换，达到负载不间断供电。当输入电源S1掉电或异常时自动切换至输入电源S2供电，当输入电源S1恢复正常时自动回切至电源S1供电。 STS在两路交流电源构成的双总线供电系统中承担着切换、检测的核心任务，应用于要求极高供电可靠性的高端不间断供电领域，如计算机中心、互联网数据中心、电信、金融数据中心及工业过程控制中心等，给设备提供稳定的、高质量的交流电源
额定工作电压：AC380V，额定工作电流：16～800A。
| 名称 | 项目 | 参数描述 |
| 型号列表 | 产品型号 | HaisenSTS 42U |
| 额定电流 | 16、20、25、32、40、50、63、80、100、125、160、200、250、400、500、630、800A | |
| 输入指标 | 输入电源 | 电源S1和电源S2，两路输入源 |
| 输入方式 | 3φ+N+PE | |
| 额定电压 | AC380V ±15% （支持定制） | |
| 额定频率 | AC 50Hz/60Hz ±10% （支持定制） | |
| 输出指标 | 输出方式 | 3φ+N+PE（同输入） |
| 额定电压 | AC380V（同输入） | |
| 额定频率 | AC 50Hz/60Hz（同输入） | |
| 过载能力 | 110%持续工作，125%30mln，150%2mln，500% 0.25sln | |
| 效率 | ＞99% （100%线性负载） | |
| 切换模式 | 切换执行元件 | 可控硅模块 |
| 切换极数 | 3φ、3φ+N | |
| 切换方式 | 先断后合 | |
| 切换模式 | 自动、手动 | |

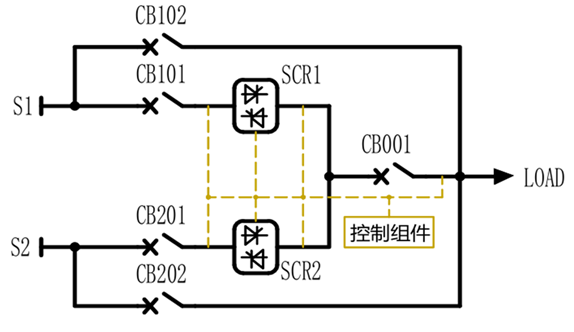

| 运行状态 | 电源1供电、电源2供电、旁路供电（带旁路配电单元的） | |
| 切换时间 | ≤4ms，≤5ms，≤6ms，＜8ms(均可选择) | |
| 切换条件 | 掉电、过压、欠压等， 同步/异步 | |
| 保护功能 | 保护范围 | 过压、欠压、失压、掉电、过温，带配电单元的有过载、短路保护功能 |
| 故障告警 | 故障指示灯及声音报警 | |
| 主回路配电单元 | 可选3P、4P保护；可选CB级、PC级（除基础款外） | |
| 旁回路配电单元 | 可选CB级、PC级 | |
| 配电单元分断能力 | CB级：45KA | |
| 散热装置 | 铝型材散热片+4个排风扇，风冷散热方式 | |
| 监控管理 | 面板显示 | LCD触摸屏显示+LED灯状态显示；LED灯运行状态显示 |
| 通信 | RS485/干接点（选配） | |
| 通讯协议 | MODBUS-RTU | |
| 结构指标 | 安装方式 | 19英寸机柜式 42U |
| 输出方式 | 铜排（支持定制） | |
| 机械尺寸 | 宽800mmx深800mmx高2055mm | |
| 壳体颜色 | 黑色，浅灰色（支持定制） | |
| 环境要求 | 工作温度 | 0～40℃ ， 储存-40～70℃ |
| 相对湿度 | 5%～95%，无冷凝 | |
| 海拔高度 | ≤1500m，满足GB3859.2-93的降额要求 |
