额定工作电压至400V；额定工作电流：16～2500A；
| 型号列表 | |
| HSTPTN3N–100，16～100A | HSTPQ3N–1600，1600A |
| HSTPTN3N–200，125～200A | HSTPQ3N–2000，2000A |
| HSTPTN3N–400，225～400A | HSTPQ3N–2500，2500A |
| HSTPTN3N–500，500A | |
| HSTPTN3N–800，630～800A | |
| HSTPTN3N–1250，1000～1250A | |

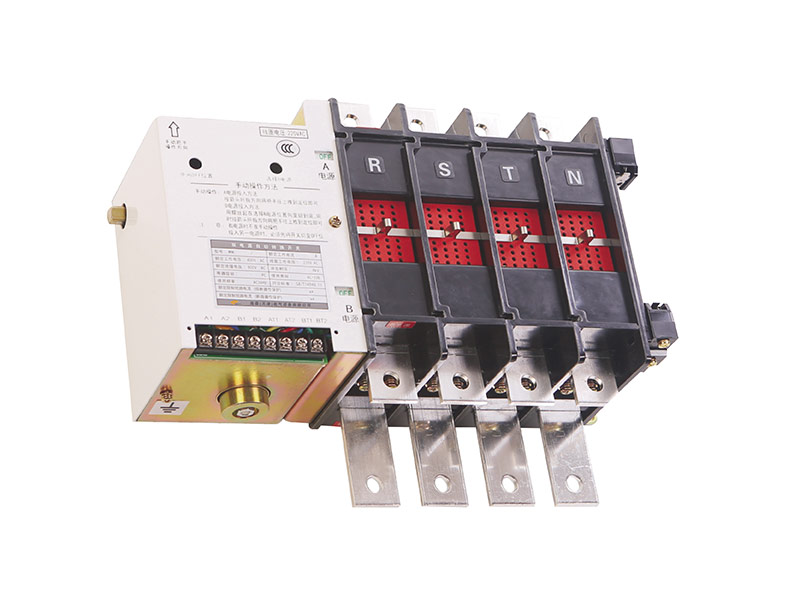

HSTP系列低压中性线自动转换开关电器适用于交流 50Hz，额定绝缘电压1000V，额定工作电压至400V，额定工作电流16A~2500A的双回路电源供电系统(电网-电网或电网一发电机)，因一路电源发生偏差而进行电源切换，以保证重要负荷(如消防)连续可靠工作。有可靠的机械和电气联锁。
ATSE广泛应用于消防系统、高层住宅、写字楼、酒店饭店、展览馆、商场卖场大超市、医院、高速交通、邮电通讯、煤矿、化工、船舶、军事设施、冶金等一级、二级重要负荷等领域，不允许长时断电的场所，满足重要领域的供电要求。

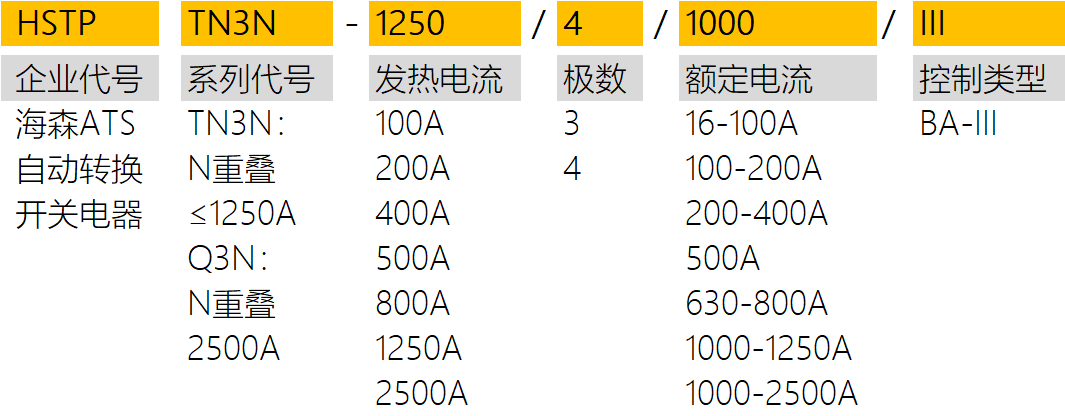

型号
HSTPTN3N-100
HSTPTN3N-200
HSTPTN3N-400
HSTPTN3N-500
HSTPTN3N-800
HSTPTN3N-1250
HSTPQ3N-2500
额定绝缘电压Ui
AC800V
额定控制电源电压Us
AC230
额定工作电压Ve
AC380V/400V
额定工作电流le
16～100A
125～200A
225～400A
500A
630-800A
1000～1250A
1600～2500A
极数
3P、4P
操作电流 AC230V
10A
10A
20A
脱扣电流 AC230V
2A
4A
6A
额定限制短路电流Iq
100kA/55kA
120kA/60kA
120kA/70kA
120kA
120kA
额定短时耐受电流Icw
20kA/30ms(100);
25kA/30ms(200); 35kA/60ms(400)
额定短路接通能力lcm
25kA(100); 35kA(200);
50kA(400)
额定冲击耐受电压Uimp
8kV
额定频率
50Hz
电器级别
PC级
使用类别
AC-33A AC-33B
AC-33B
使用寿命
电气寿命10000次，机械寿命15000次
操作周期
30S
120S
控制器
外置
