KYN柜式三相AC380VSTS 静态切换开关系统

产品简介:

HaisenSTS静态切换系统是一种双电源自动切换装置。
通过STS系统使两路不同的交流电源之间的快速切换,达到负载不间断供电。

额定工作电压:AC380V;额定工作电流:800~3200A;

型号列表
HaisenSTS–33800,800A HaisenSTS–43800,800A HaisenSTS–44800,800A
HaisenSTS–331000,1000A HaisenSTS–431000,1000A HaisenSTS–441000,1000A
HaisenSTS–331250,1250A HaisenSTS–431250,1250A HaisenSTS–441250,1250A
HaisenSTS–331600,1600A HaisenSTS–431600,1600A HaisenSTS–441600,1600A
HaisenSTS–332500,2500A HaisenSTS–432500,2500A HaisenSTS–442500,2500A
HaisenSTS–333200,3200A HaisenSTS–433200,3200A HaisenSTS–443200,3200A


  • 产品概述
  • 产品选型
  • 技术指标

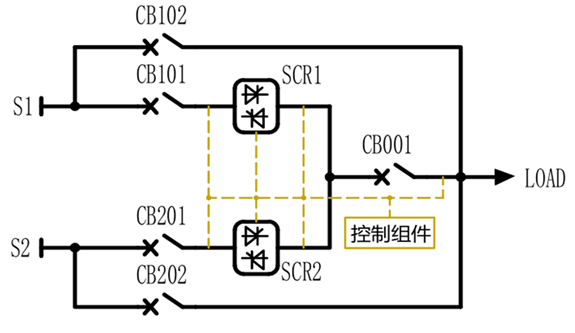

  • 系统示意图

HaisenSTS静态切换系统是一种双电源自动切换装置。
通过STS系统使两路不同的交流电源之间的快速切换,达到负载不间断供电。当输入电源S1掉电或异常时自动切换至输入电源S2供电,当输入电源S1恢复正常时自动回切至电源S1供电。 STS在两路交流电源构成的双总线供电系统中承担着切换、检测的核心任务,应用于要求极高供电可靠性的高端不间断供电领域,如计算机中心、互联网数据中心、电信、金融数据中心及工业过程控制中心等,给设备提供稳定的、高质量的交流电源
额定工作电压:AC380V,额定工作电流:800~3200A。

名称 项目 参数描述
型号列表 产品型号 HaisenSTS            KYN
额定电流 800、1000、1250、1600、2500、3200A
输入指标 输入电源 电源S1和电源S2,两路输入源
输入方式 3φ+N+PE
额定电压 AC380V  ±15% (支持定制)
额定频率 AC 50Hz/60Hz  ±10% (支持定制)
输出指标 输出方式 3φ+N+PE(同输入)
额定电压 AC380V(同输入)
额定频率 AC 50Hz/60Hz(同输入)
过载能力 110%持续工作,125%30mln,150%2mln,500% 0.25sln
效率 >99% (100%线性负载)
切换模式 切换执行元件 可控硅模块
切换极数 3φ、3φ+N
切换方式 先断后合
切换模式 自动、手动
运行状态 电源1供电、电源2供电、旁路供电(带旁路配电单元的)
切换时间 ≤4ms,≤5ms,≤6ms,<8ms(均可选择)
切换条件 掉电、过压、欠压等,  同步/异步
保护功能 保护范围 过压、欠压、失压、掉电、过温,带配电单元的有过载、短路保护功能
故障告警 故障指示灯及声音报警
主回路配电单元 可选3P、4P保护;可选CB级、PC级(除基础款外)
旁回路配电单元 可选CB级、PC级
配电单元分断能力 CB级:45KA
散热装置 铝型材散热片+4个排风扇,风冷散热方式
监控管理 面板显示 LCD触摸屏显示+LED灯状态显示;LED灯运行状态显示
通信 RS485/干接点(选配)
通讯协议 MODBUS-RTU
结构指标 安装方式 KYN柜
输出方式 铜排(支持定制)
机械尺寸 宽2500mmx深2000mmx高2200mm
壳体颜色 黑色,浅灰色(支持定制)
环境要求 工作温度 0~40℃ ,      储存-40~70℃
相对湿度 5%~95%,无冷凝
海拔高度 ≤1500m,满足GB3859.2-93的降额要求
