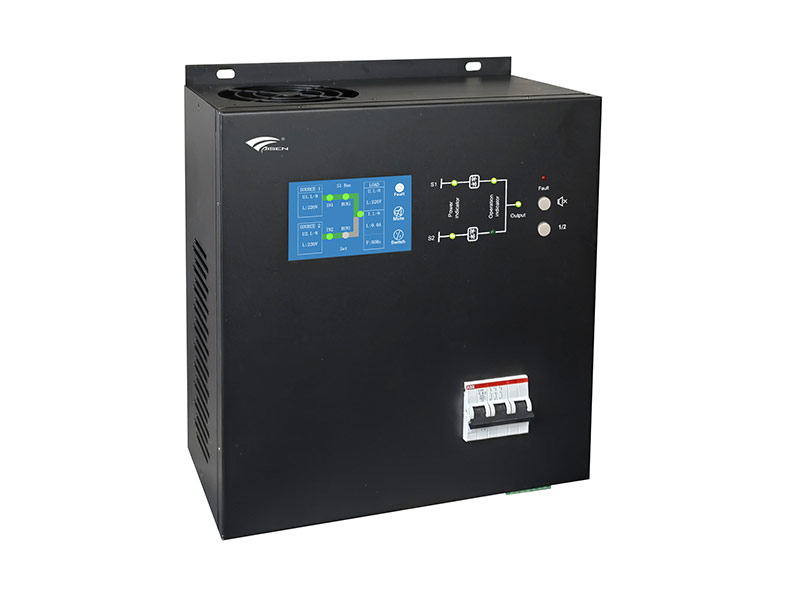

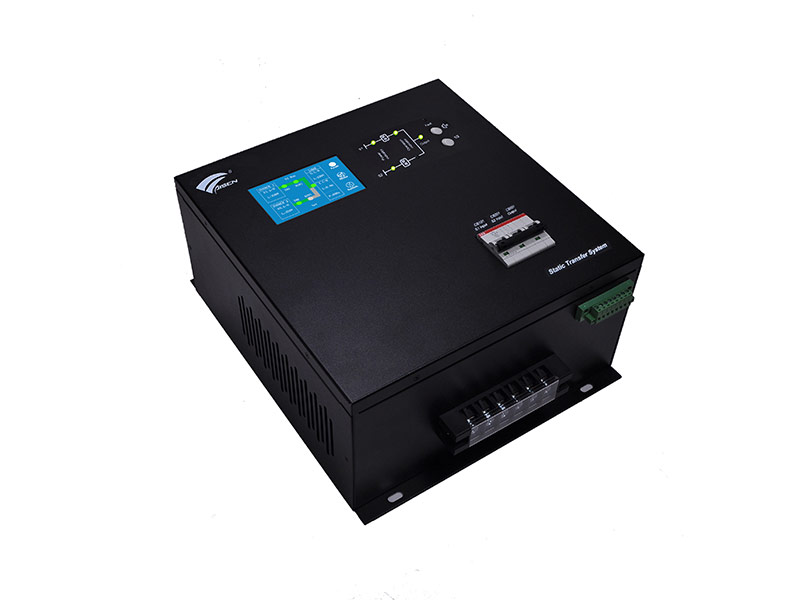

HaisenSTS静态切换系统是一种双电源自动切换装置。
通过STS系统使两路不同的交流电源之间的快速切换，达到负载不间断供电。
额定工作电压：AC220V；额定工作电流：1～80A；型号列表：
| 型号列表 | ||
| HaisenSTS–101，1A | HaisenSTS–111，1A | HaisenSTS–211，1A |
| HaisenSTS–103，3A | HaisenSTS–113，3A | HaisenSTS–213，3A |
| HaisenSTS–106，6A | HaisenSTS–116，6A | HaisenSTS–216，6A |
| HaisenSTS–1010，10A | HaisenSTS–1110，10A | HaisenSTS–2110，10A |
| HaisenSTS–1016，16A | HaisenSTS–1116，16A | HaisenSTS–2116，16A |
| HaisenSTS–1020，20A | HaisenSTS–1120，20A | HaisenSTS–2120，20A |
| HaisenSTS–1025，25A | HaisenSTS–1125，25A | HaisenSTS–2125，25A |
| HaisenSTS–1032，32A | HaisenSTS–1132，32A | HaisenSTS–2132，32A |
| HaisenSTS–1040，40A | HaisenSTS–1140，40A | HaisenSTS–2140，40A |
| HaisenSTS–1050，50A | HaisenSTS–1150，50A | HaisenSTS–2150，50A |
| HaisenSTS–1063，63A | HaisenSTS–1163，63A | HaisenSTS–2163，63A |
| HaisenSTS–1080，80A | HaisenSTS–1180，80A | HaisenSTS–2180，80A |
HaisenSTS静态切换系统是一种双电源自动切换装置。
通过STS系统使两路不同的交流电源之间的快速切换，达到负载不间断供电。当输入电源S1掉电或异常时自动切换至输入电源S2供电，当输入电源S1恢复正常时自动回切至电源S1供电。 STS在两路交流电源构成的双总线供电系统中承担着切换、检测的核心任务，应用于要求极高供电可靠性的高端不间断供电领域，如计算机中心、互联网数据中心、电信、金融数据中心及工业过程控制中心等，给设备提供稳定的、高质量的交流电源
额定工作电压：AC220V，额定工作电流：1～80A。
| 名称 | 项目 | 参数描述 |
| 型号列表 | 产品型号 | HaisenSTS 壁挂式 |
| 额定电流 | 1、3、6、10、16、20、25、32、40、50、63、80A | |
| 输入指标 | 输入电源 | 电源S1和电源S2，两路输入源 |
| 输入方式 | 1φ+N+PE | |
| 额定电压 | AC220V ±15% （支持定制） | |
| 额定频率 | AC 50Hz/60Hz ±10% （支持定制） | |
| 输出指标 | 输出方式 | 1φ+N+PE（同输入） |
| 额定电压 | AC220V（同输入） | |
| 额定频率 | AC 50Hz/60Hz（同输入） | |
| 过载能力 | 110%持续工作，125%30mln，150%2mln，500% 0.25sln | |
| 效率 | ＞99% （100%线性负载） | |

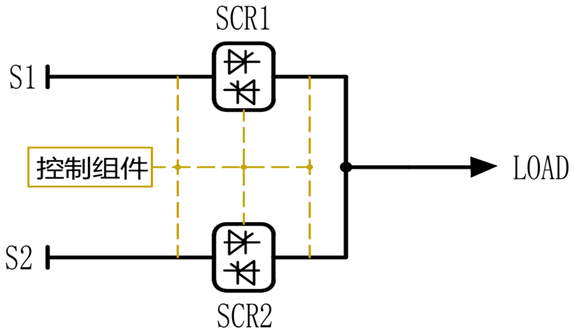

| 切换模式 | 切换执行元件 | 可控硅模块 |
| 切换极数 | 1φ、1φ+N | |
| 切换方式 | 先断后合 | |
| 切换模式 | 自动、手动 | |
| 运行状态 | 电源1供电、电源2供电 | |
| 切换时间 | ≤4ms，≤5ms，≤6ms，＜8ms，(均可选择) | |
| 切换条件 | 掉电、过压、欠压等， 同步/异步 | |
| 保护功能 | 保护范围 | 过压、欠压、失压、掉电、过温，带配电单元的有过载、短路保护功能 |
| 故障告警 | 故障指示灯及声音报警 | |
| 主回路配电单元 | 可选3P、4P保护；可选CB级、PC级（除基础款外） | |
| 旁回路配电单元 | 无 | |
| 配电单元分断能力 | CB级：6KA | |
| 散热装置 | 铝型材散热片+1个排风扇，风冷散热方式 | |
| 监控管理 | 面板显示 | LCD触摸屏显示+LED灯状态显示；LED灯运行状态显示 |
| 通信 | RS485/干接点（选配） | |
| 通讯协议 | MODBUS-RTU | |
| 结构指标 | 安装方式 | 19英寸机架式 2U |
| 输出方式 | 穿墙式接线端子排（支持定制） | |
| 机械尺寸 | 宽483mmx深350mmx高88mm | |
| 壳体颜色 | 黑色，浅灰色（支持定制） | |
| 环境要求 | 工作温度 | 0～40℃， 储存-40～70℃ |
| 相对湿度 | 5%～95%，无冷凝 | |
| 海拔高度 | ≤1500m，满足GB3859.2-93的降额要求 |
